总体学习计划
- 目标
- 独立设计并亲手做出一台 AM 中波收音机（FM 为可选第 7 章）
- 验收标准
- 能收到至少 3 个中波电台，声音清楚（第 6 章完成标准）
- 截止
- 未定（总计约 30 天）
- 每天
- 未定
- 落后时砍掉
- 第 7 章 FM 为可选，落后时先砍；其他砍法待严师确认
每日进度：1 / 7 天（14%）
章节
章节进度：1 / 7 章（14%）
| # | 章节 | 难度 | 主要内容 | 天数 | 目标 / 完成标准 | 状态 | 互动页 |
|---|---|---|---|---|---|---|---|

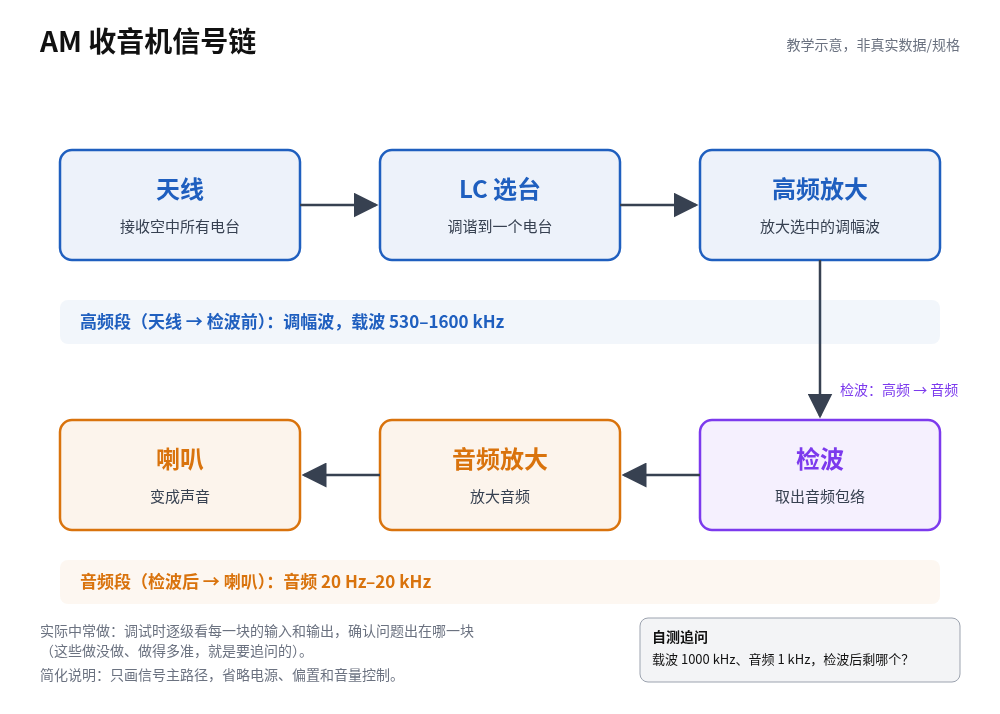

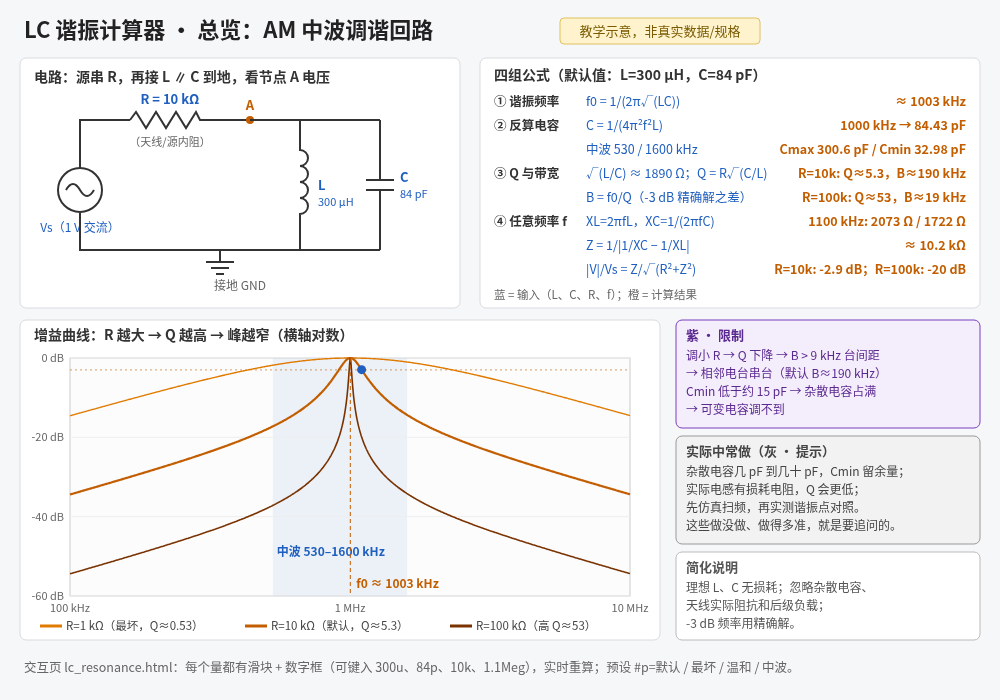

| 1 | 第 1 章：收音机原理与 LC 谐振 | 入门 | 无线电波、调幅（AM）、选台、检波、放大的整条信号链；LC 谐振公式 f=1/(2π√(LC)) 和计算。 | 3 | — 完成标准：能讲清信号链每一步，能自己算出覆盖中波需要的电容范围并验算。 | 已完成 | 调幅波形演示（拖动调制深度看包络变化）（待做） LC 谐振计算器 收音机信号链流程图（静态图） |
| 2 | 第 2 章：KiCad 原理图与电路仿真 | 入门到初级 | 原理图编辑、元件库、参数单位、ERC 检查；用 ngspice 做交流扫频和瞬态仿真。 | 4 | — 完成标准：能独立画出并联 LC 回路，跑出谐振曲线，峰值频率和计算值对得上。 | 进行中 | 串联和并联谐振对比（阻抗随频率变化）（待做） Q 值对选择性的影响（待做） |
| 3 | 第 3 章：三极管放大与检波电路 | 初级到中级 | 二极管检波、三极管共射放大、偏置电阻计算、耦合电容作用；先仿真再理解。 | 5 | — 完成标准：能算出一级放大的偏置点，仿真看到检波后的音频波形。 | 未开始 | 三极管偏置计算器（待做） 检波前后波形对比（待做） |
| 4 | 第 4 章：AM 收音机整机原理图 | 中级 | 选定方案（收音芯片加音频功放），读数据手册，画完整原理图，关键部分仿真，出 BOM。 | 5 | — 完成标准：ERC 零报错，每个元件都能说出选值理由。 | 未开始 | 整机信号流向图（点击每一块显示作用和关键参数）（待做） |
| 5 | 第 5 章：PCB 布局布线与结构设计 | 中级 | 封装选型、板框和外壳协同设计、布局分区（天线、调谐、音频）、布线、铺地、DRC、导 STEP 做装配检查。 | 6 | — 完成标准：DRC 零报错，板子能装进自己设计的外壳。 | 未开始 | 布局分区示意（拖动元件看干扰风险）（待做） 走线宽度和电流计算器（待做） |
| 6 | 第 6 章：出图打样与焊接调试 | 中级 | 导出 Gerber 和钻孔文件、下单打样、买元件、焊接、上电测试、调台统调。 | 7 | — 完成标准：能收到至少 3 个中波电台，声音清楚。 | 未开始 | 调试排故流程图（按症状逐步排查）（待做） |
| 7 | 第 7 章（可选）：FM 收音机 | 可选 | AM 完成后再定。 | 未定 | — 完成标准：AM 完成后再定。 | 未开始 | — |
每日路线
| 天 | 内容 | 说明 | 状态 | 级别 |
|---|---|---|---|---|

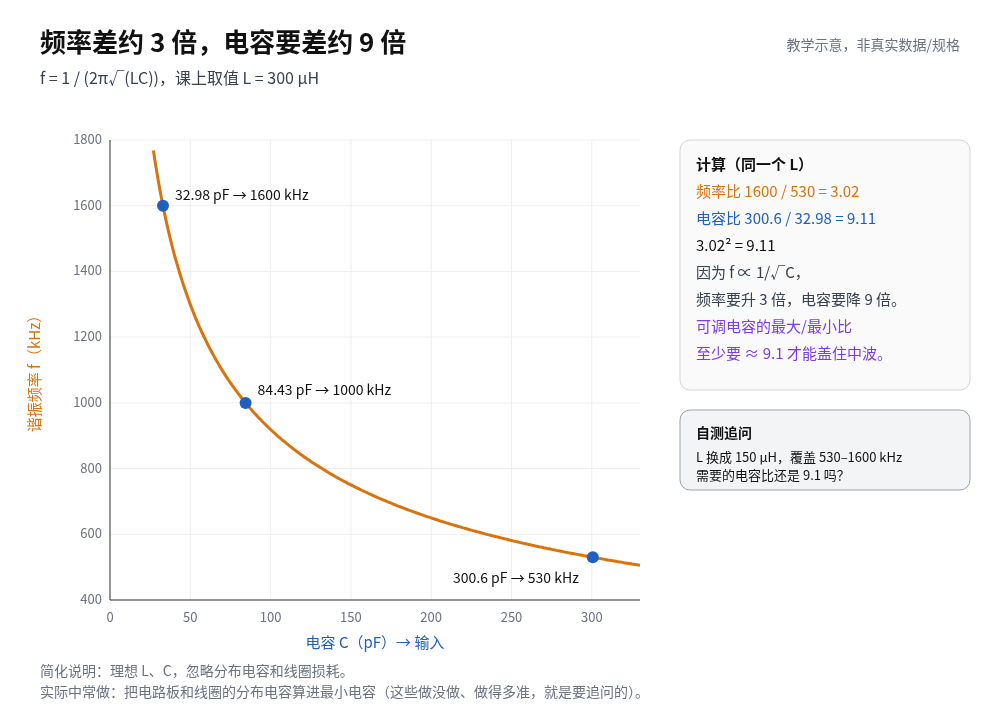

| Day 1–3 | 第 1 章：收音机原理与 LC 谐振 | 已结课：已学信号链、LC 谐振计算，已完成 84 pF、中波 33–301 pF 的计算练习 | 已完成 | 入门 |
| Day 4–7 | 第 2 章：KiCad 原理图与电路仿真 | 已提前进入：并联 LC 原理图绘制 | 进行中 | 入门到初级 |
| Day 8–12 | 第 3 章：三极管放大与检波电路 | 未开始 | 初级到中级 | |
| Day 13–17 | 第 4 章：AM 收音机整机原理图 | 未开始 | 中级 | |
| Day 18–23 | 第 5 章：PCB 布局布线与结构设计 | 未开始 | 中级 | |
| Day 24–30 | 第 6 章：出图打样与焊接调试 | 含等板等料 | 未开始 | 中级 |
| AM 完成后再定 | 第 7 章（可选）：FM 收音机 | 可选，AM 完成后再定 | 未开始 | 可选 |
章节笔记
图与动画
互动页

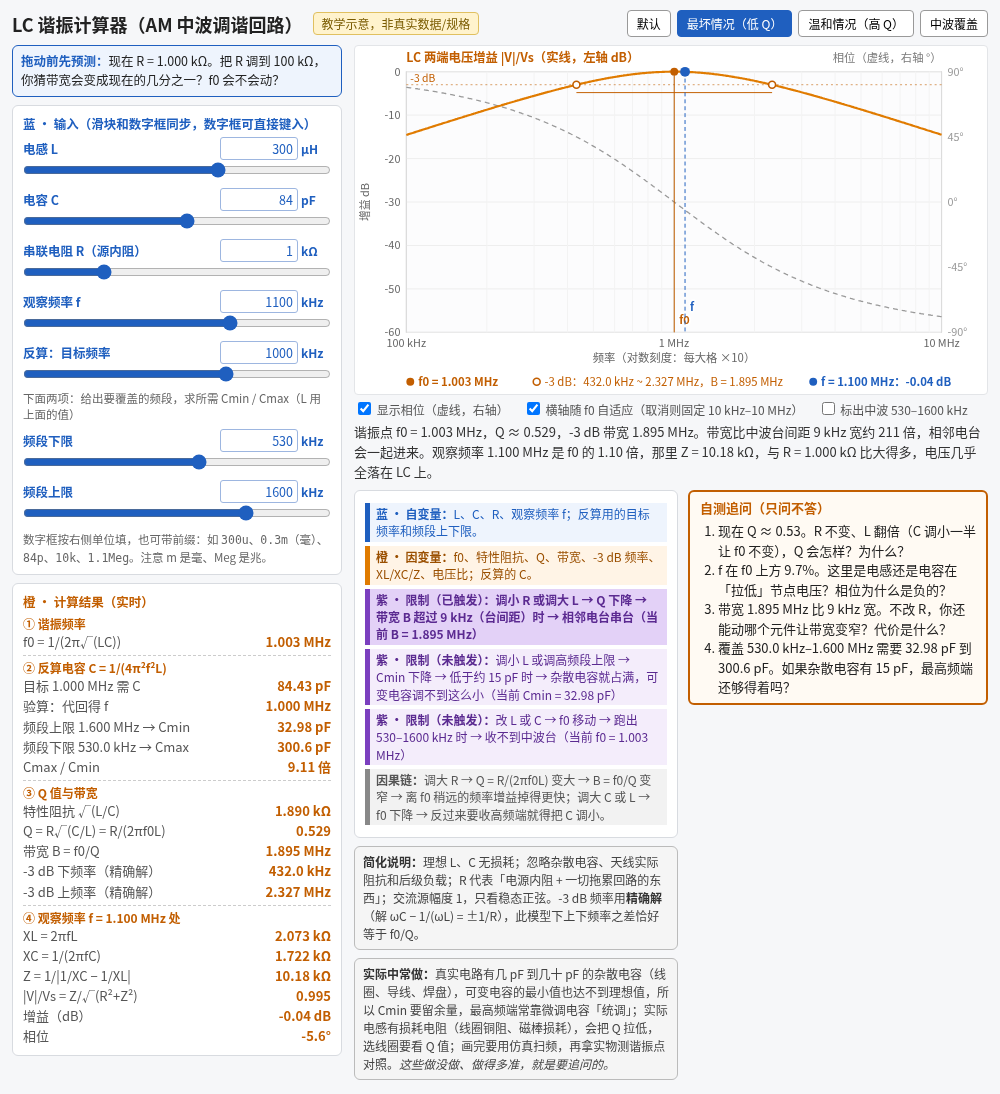

- lc_resonance.html（可直接打开，或下载后用浏览器打开）
